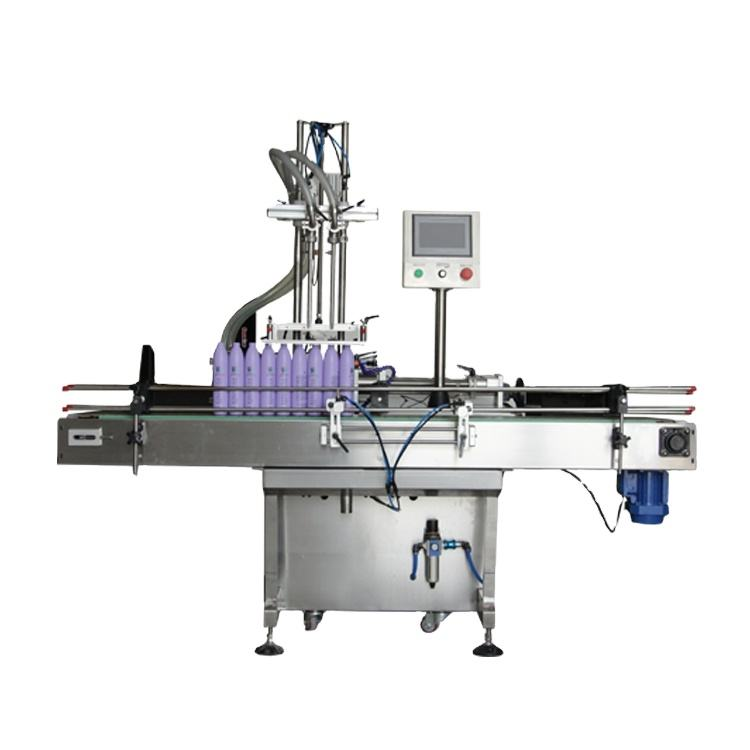

Machine de remplissage automatique à 2 buses
La machine de remplissage automatique à 2 buses est conçue pour le remplissage précis de liquides de faible à moyenne viscosité. Avec une conception linéaire compacte, elle offre des performances stables et un fonctionnement efficace pour diverses lignes de production.
Construite avec un cadre en acier inoxydable 304 et des pièces en contact alimentaire, la machine est dotée de doubles buses de remplissage, d'un contrôle PLC et d'une interface à écran tactile pour une utilisation facile et un réglage précis du remplissage.
Elle est largement utilisée dans les industries alimentaire, cosmétique, pharmaceutique, des soins personnels et chimique. Des configurations optionnelles sont disponibles pour les environnements de production sanitaires, corrosifs ou inflammables.
Caractéristiques principales
1. Fabriqué en acier inoxydable 304 durable, avec des pièces en contact avec le liquide en acier inoxydable 316L pour une hygiène et une résistance à la corrosion améliorées.
2. Les matériaux de contact tels que le Teflon, le Viton et les tuyaux peuvent être personnalisés selon les exigences du produit.
3. Équipé d'un système de contrôle PLC et d'une fonction "pas de bouteille, pas de remplissage" pour un fonctionnement fiable.
4. Les buses de remplissage sont dotées d'une conception anti-goutte et d'une coupure automatique pour un remplissage propre des liquides visqueux.
5. Haute précision de remplissage dans la limite de ±1%, avec fonction de comptage de bouteilles intégrée.
6. Conception de maintenance facile ne nécessitant aucun outil spécial.
7. Des joints et tuyaux spéciaux en option sont disponibles pour les applications de liquides corrosifs.
8. Des buses plongeantes peuvent être configurées pour le remplissage par le bas des produits moussants.
9. Le système de positionnement des bouteilles assure un alignement précis du remplissage.
Paramètre principal
|
|
Vitesse
|
450-1500 bouteilles/heure
|
|
|
Plage de remplissage
|
100ml-500ml,100ml-1000ml,1000ml-5000ml
|
|
|
Précision de mesure
|
±1%
|
|
|
Puissance de travail
|
220VAC
|
|
|
Pression d'air
|
6~8㎏/㎝²
|
|
|
Consommation d'air
|
1m³/min
|
|
|
Puissance nominale
|
0.8kw
|
|
|
Puissance nominale des autres appareils
|
7.5kw(compresseur d'air)
|
|
|
Poids net
|
320Kg
|
Détails du produit
Principe de fonctionnement
1. Une fois le système de remplissage automatique démarré, les bouteilles vides sont transportées vers la station de remplissage et détectées par des capteurs photoélectriques. Dès que le nombre prédéfini de bouteilles est atteint, le système de blocage des bouteilles positionne les récipients avec précision. Les buses de remplissage descendent alors et commencent à remplir automatiquement. Une fois le remplissage terminé, les buses remontent, les bloqueurs de bouteilles se relâchent et les bouteilles remplies se déplacent vers la station suivante. Le système répète continuellement ce processus pour assurer un fonctionnement stable, efficace et fiable. Pour des exigences de précision plus élevées, une fonction de remplissage secondaire peut également être configurée.
2. Pendant le fonctionnement, le capteur de niveau de liquide surveille en permanence le niveau du produit dans le réservoir de stockage. Le PLC contrôle automatiquement le système d'alimentation en liquide pour maintenir un niveau de liquide stable, garantissant des performances de remplissage constantes et précises tout au long de la production.
FAQ sur la machine de remplissage à 2 buses
Fuite de matière à l'arrière du cylindre (zone de la tige de piston) — Comment y remédier ?
C'est un problème courant dans les machines de remplissage à piston double et est généralement causé par les raisons suivantes :1. Joints de piston usés :
Des joints d'étanchéité endommagés ou usés peuvent provoquer des fuites de produit entre le piston et la paroi du cylindre, permettant au matériau de s'écouler vers l'arrière du cylindre.
Solution : Retirez le piston et remplacez les joints d'étanchéité.
2. Connexion lâche entre le piston et la tige de piston :
Si le piston n'est pas solidement fixé à la tige du piston, des fuites peuvent se produire pendant le fonctionnement.
Solution : Vérifiez et serrez la connexion du piston.
3. Désalignement du cylindre :
Si le cylindre de produit n'est pas correctement centré sur le cadre de support, les performances d'étanchéité peuvent être affectées.
Solution : Réinstallez et alignez correctement le cylindre.
Pourquoi la buse de remplissage continue-t-elle de goutter après le remplissage ?
Le goutte-à-goutte de la buse est l'un des problèmes les plus courants des machines de remplissage. Voici les principales causes et solutions :
1.
Composants d'étanchéité usés : La bague d'étanchéité ou le joint à l'intérieur de la buse peut être usé et incapable de se fermer hermétiquement.
Solution : Remplacez les joints endommagés.
2.
Mauvais timing de fermeture de la buse : Si le délai de fermeture de la buse est réglé trop tard, le produit résiduel peut continuer à goutter.
Solution : Ajustez le paramètre de délai de fermeture de la buse dans le système de contrôle.
3.
Produit résiduel restant à l'extrémité de la buse : Les produits visqueux peuvent adhérer à la sortie de la buse après le remplissage.
Solution : Utilisez une machine de remplissage équipée d'une fonction de succion, qui aspire le produit résiduel dans la buse après le remplissage.
4.
Ouverture de buse usée ou endommagée : Une ouverture de buse supérieure à 7,5 mm ou une surface d'étanchéité inégale peut empêcher une fermeture correcte.
Solution : Réparez ou remplacez la buse et polissez la surface d'étanchéité si nécessaire.
5.
Utilisez des buses anti-goutte : Pour les produits huileux ou à haute viscosité, les buses anti-goutte ou à fermeture sont fortement recommandées pour minimiser les fuites et améliorer la propreté du remplissage.
